電波環境チェッカー RF Scope
電波環境チェッカー RF Scope

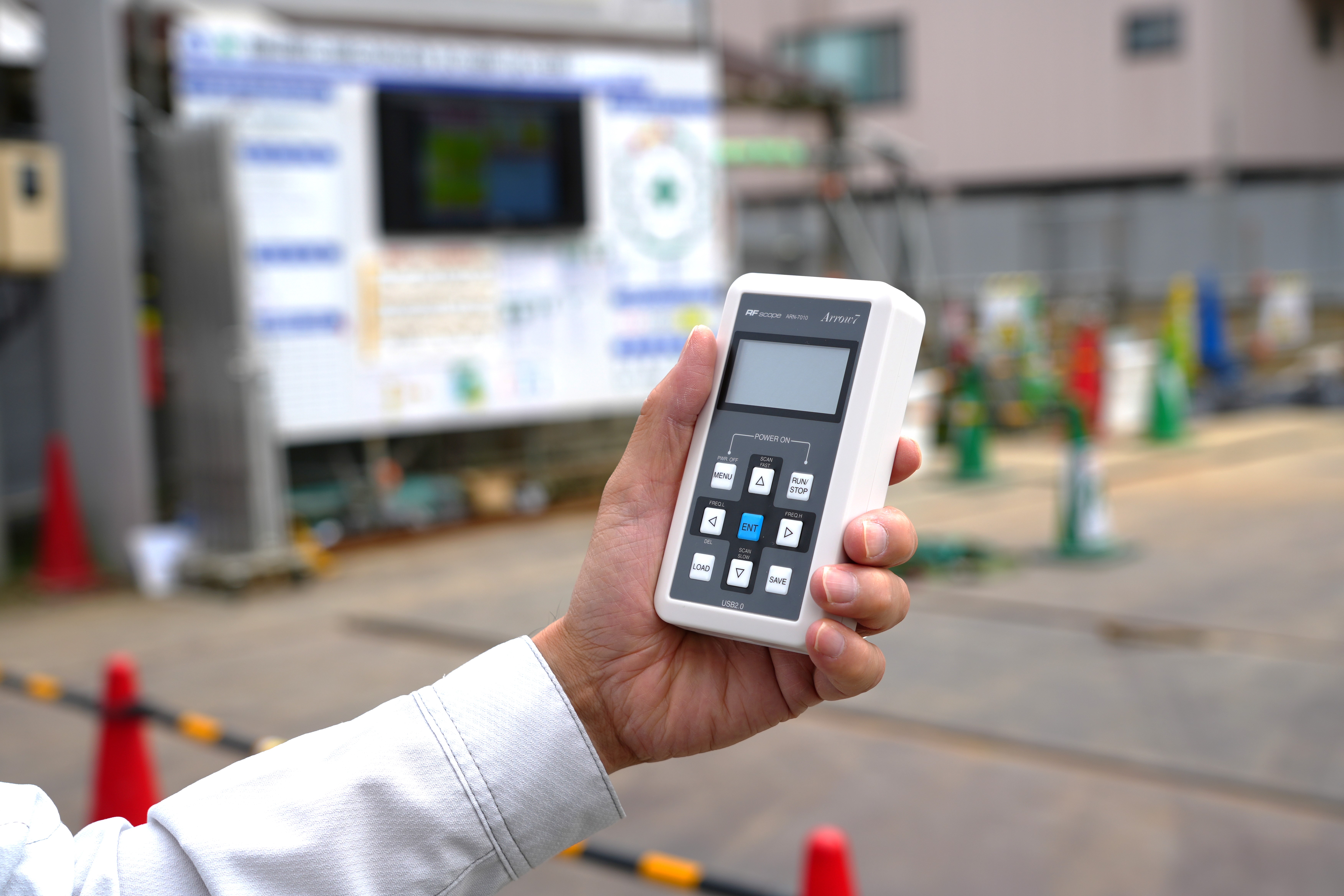

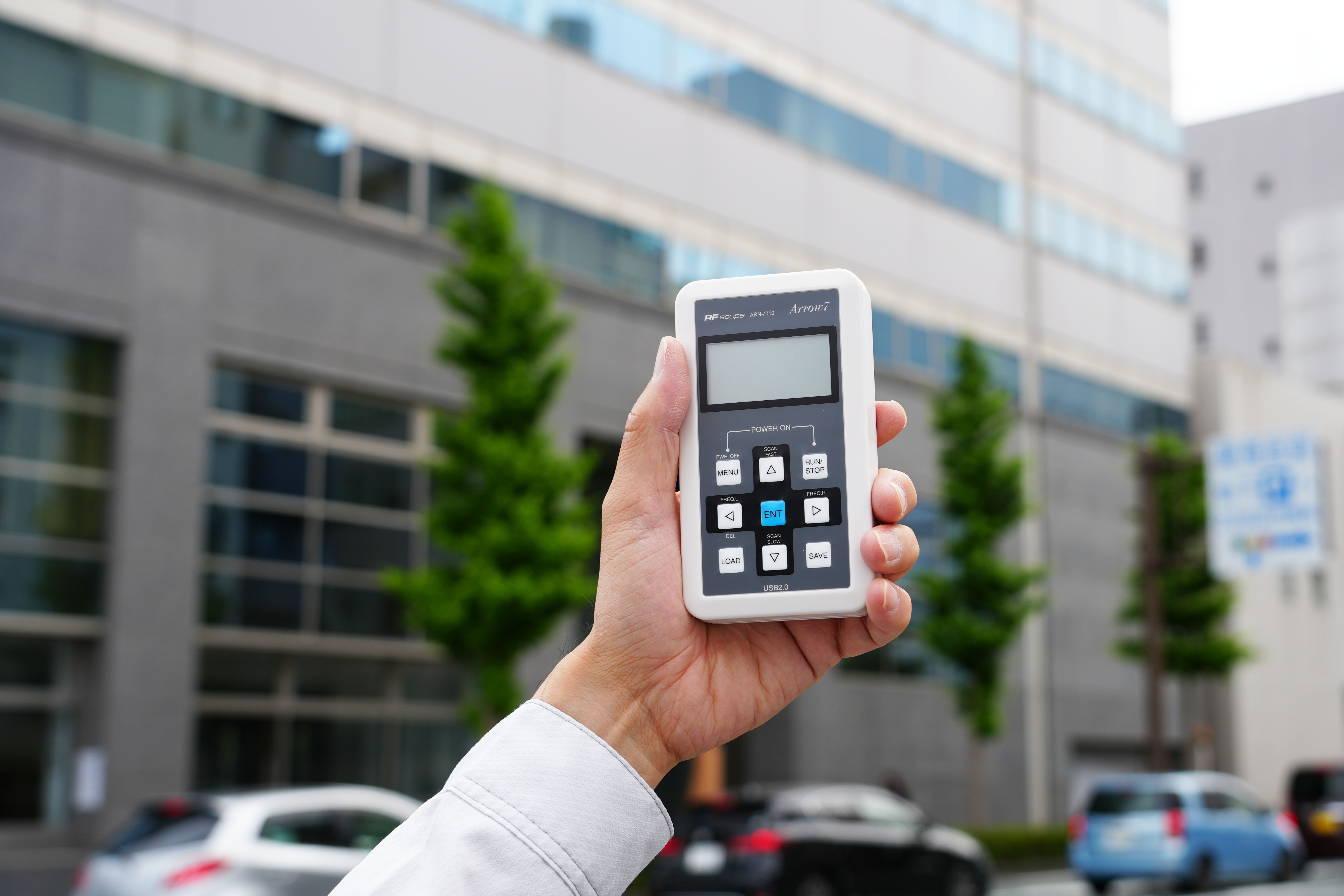

電波環境チェッカー「RF Scope」は、ドローンの離発着場所周辺や飛行エリアを事前に計測しておくことで、無線LANとの干渉や、他の無線通信の状況を視覚的に確認できます。これらによりドローンの運行管理における無線環境の安全を確保できます。主な機能としては、選択した周波数帯を順次スキャンしてどこからか電波が発信されていないかをチェック(電波強度を計測)できます。また周波数を固定(2.4GHz帯 920MHz帯)しての連続スキャンチェックも可能です。
ドローン運航レポートやロケハン時の環境調査に最適です。
![](/html/user_data/rfscope/rfs01.jpg)
![](/html/user_data/rfscope/rfs02.jpg)

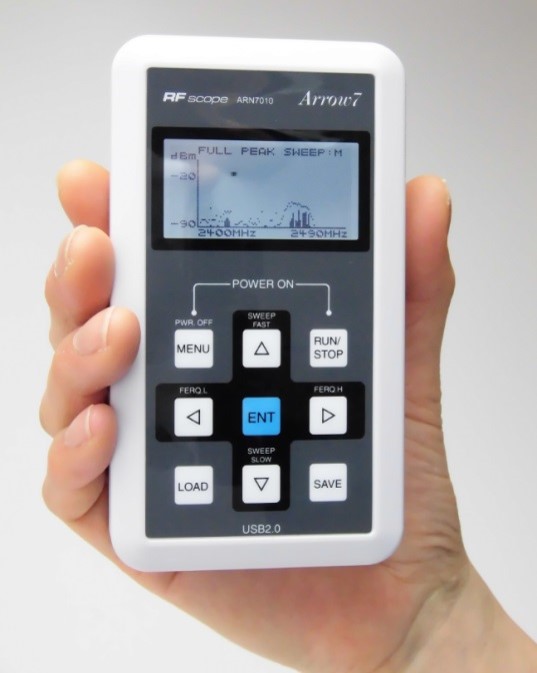

■主な特長

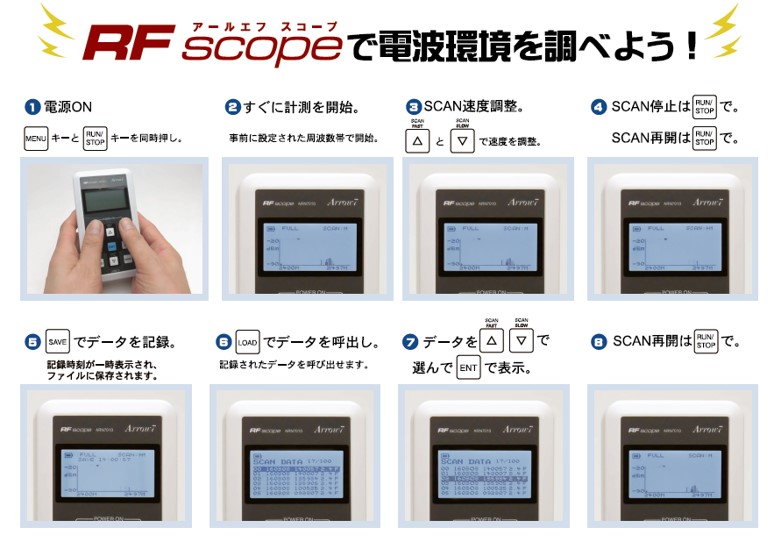

1.電源ONで簡単に計測開始2.片手で操作可能なハンディタイプ
3.目に見えない無線環境をグラフでわかりやく表示
4.周波数を簡単に変更可能、スキャン速度は5段階
5.計測モードは周波数スキャンとSPOTスキャンを選択可能
![](/html/user_data/rfscope/rfs03.jpg)
![](/html/user_data/rfscope/rfs04.jpg)
ドローン運用における電波チェッカーの主な利用方法
・飛行エリアの周辺をチェック
飛行エリア外側にある電波と干渉していないか確認します
![](/html/user_data/rfscope/rfs09.jpg)
![](/html/user_data/rfscope/rfs10.jpg)

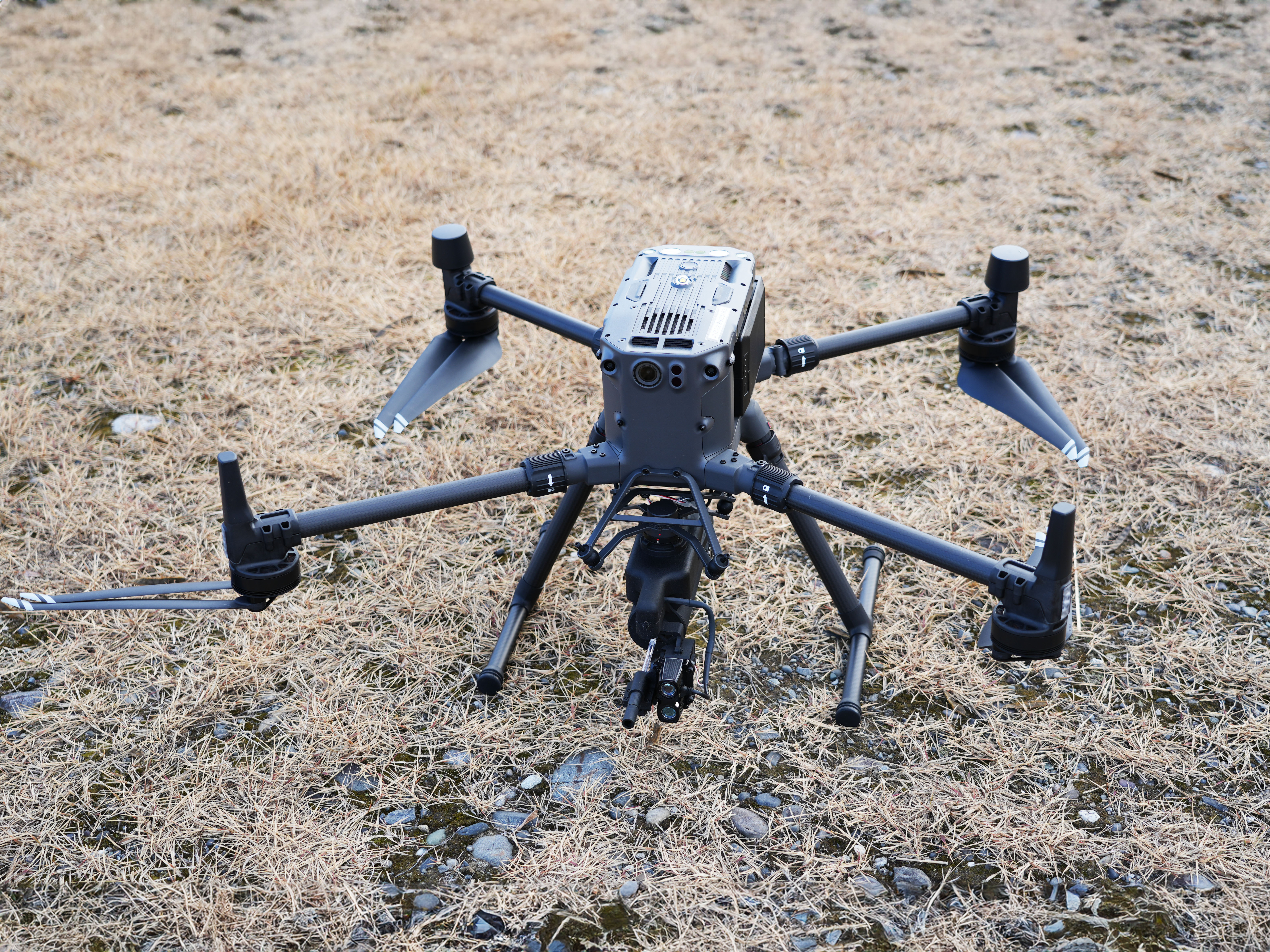

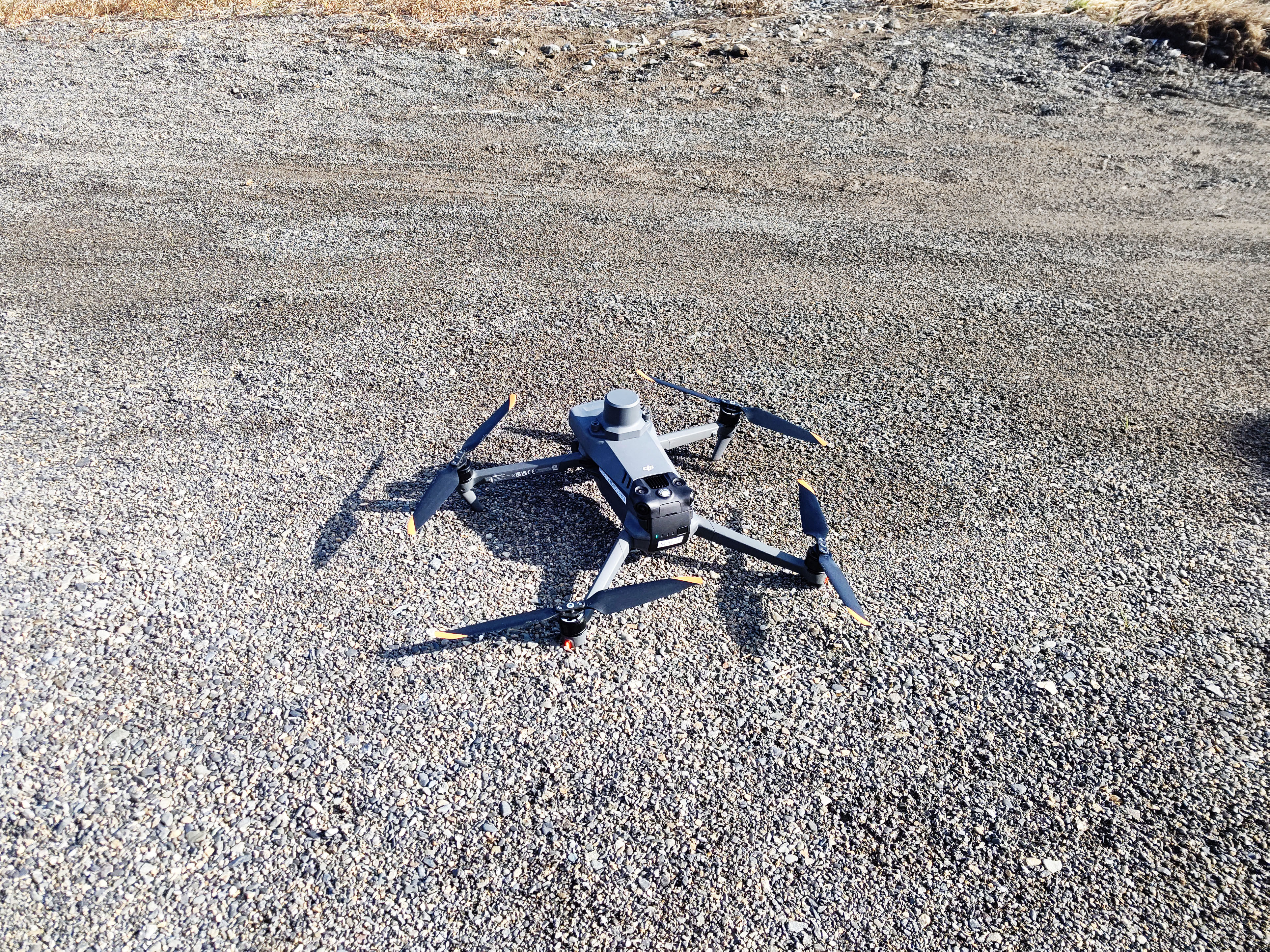

・離発着場所の周辺をチェック
飛行エリア内に電波の発信源がある場合は、特に注意が必要です。
![](/html/user_data/rfscope/rfs11.jpg)
![](/html/user_data/rfscope/rfs12.jpg)
![](/html/user_data/rfscope/rfs05.jpg)

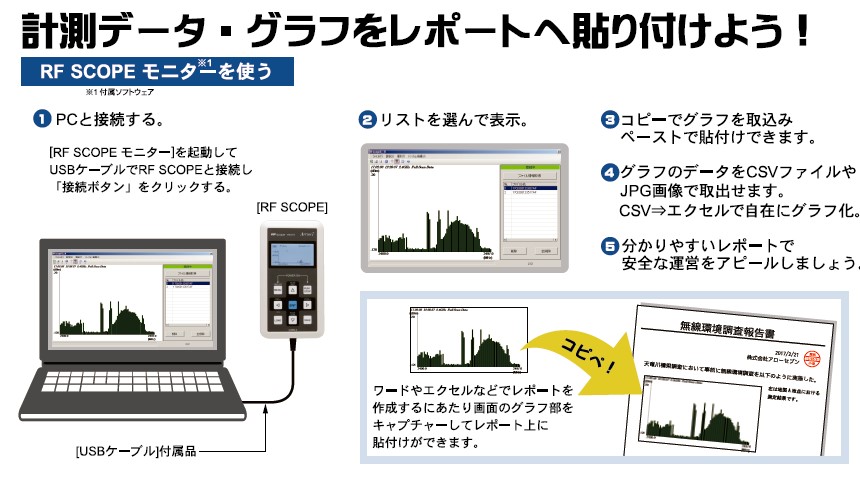

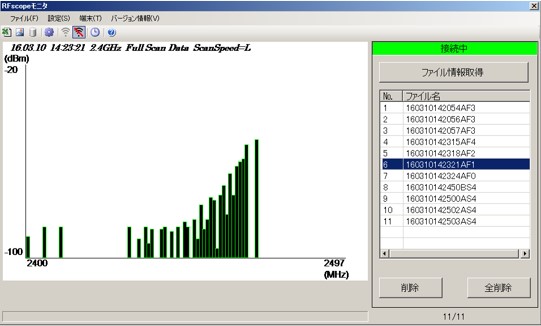

RF Scope 補助機能
電波環境チェッカー「RF Scope」は、無線環境をチェックして計測したデータをPCに読み込んで、履歴として残せます。また表示したグラフをコピーしてWordやExcellに貼り付けることも可能です。このため計測した電波データを報告書に反映させることも容易にできます。■主な補助機能
1.計測データは記録・保存・再現可能2.データ名は日付時刻で自動作成
3.繰り返し計測のピーク保持を選択可能
4.データのグラフ表示が可能
5.記録データをPCに取り込み可能
![](/html/user_data/rfscope/rfs06.jpg)

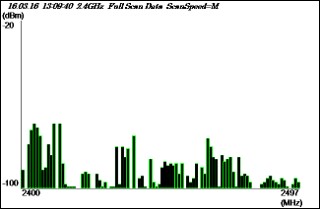

電波強度グラフで高く表示される周波数は要注意です
![](/html/user_data/rfscope/rfs07.jpg)

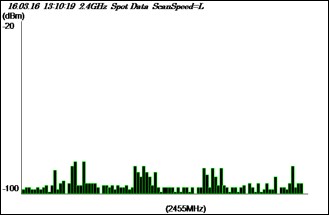

全体にグラフが低く表示される場合は
電波障害・干渉の影響が少なく、
安全性が高い傾向にあります
![](/html/user_data/rfscope/rfs08.jpg)

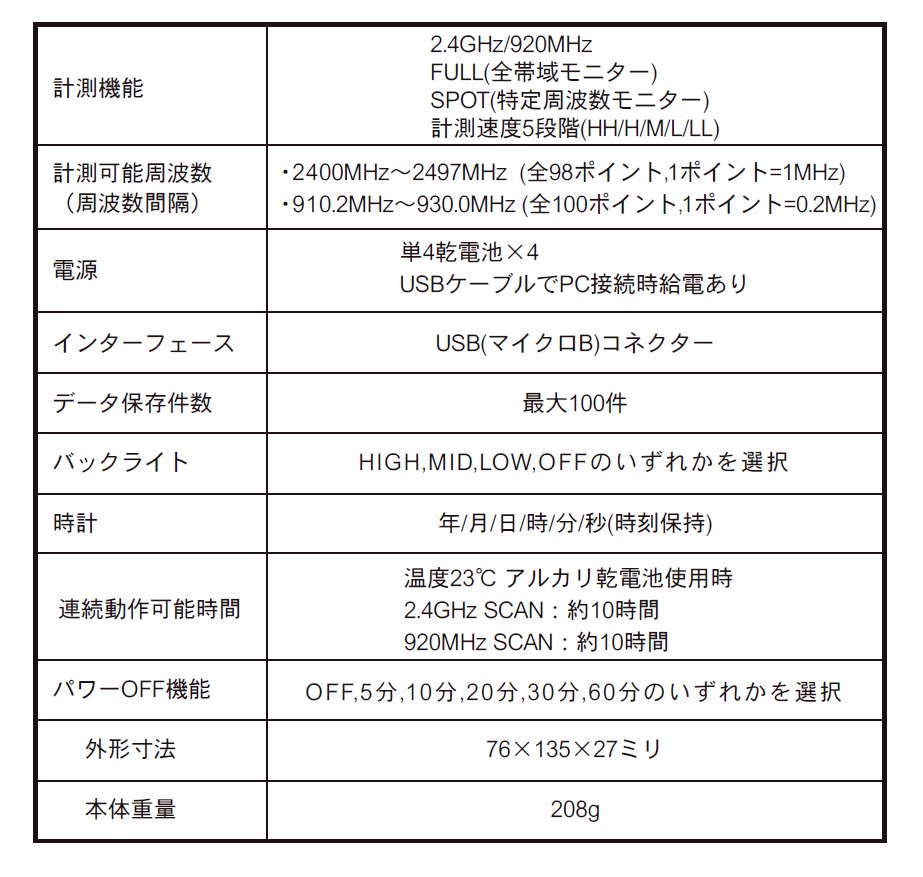

株式会社アローセブン製 RF Scope ARN-7010 仕様
![](/html/user_data/rfscope/rfscope_spec.jpg)
