商品コード： Emlid_RS3RTK

傾き補正機能付き　RTK　GNSS受信機

国土地理院1級GNSS測量機登録済
公共測量を含む幅広い測量案件で安心して導入可能に

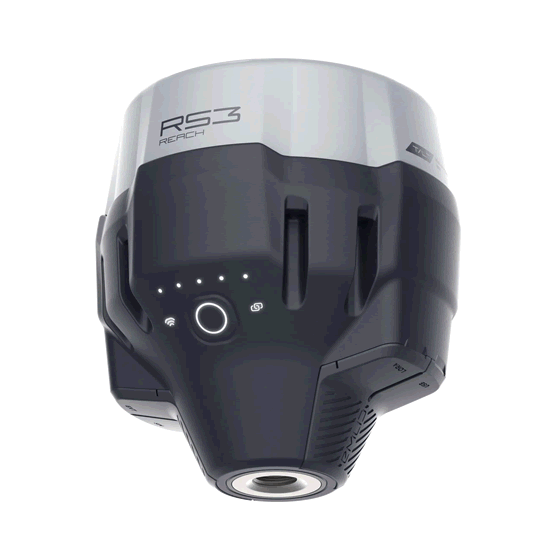

・Emlid Reach RS3 マルチバンド RTK GNSS レシーバ (チルト補正付き)
・アクセスできない場所でも測量レベルの精度を実現
・チルト補正機能付きで18時間動作可能
・補正用にNTRIP および RTCM3プロトコルに対応
・IP67準拠で過酷な環境にも対応

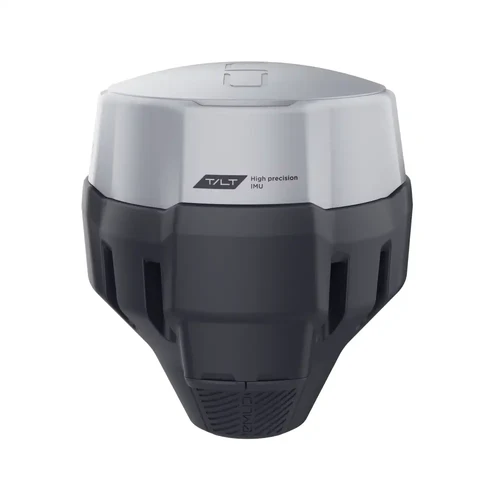

〇高精度なIMUチルト補正機能を搭載
Reach RS3はIMUセンサーを用いた傾斜補正により、最大60度に傾けた状態でも計測することができます。
これにより構造物の角や樹木の下の基準点など従来の垂直ポールを立てることが難しい場所の計測も可能になります。

[手間いらずで堅牢なIMUセンサー]
・キャリブレーションフリー
各デバイスの慣性測定ユニットは工場で個別に校正されているため、GNSSユニットを箱から出してすぐに稼働させることができます。
・磁気障害に対する耐性
RS3のGNSSおよびIMUセンサは、磁場の影響を受けず、金属構造物の近くで作業する場合でも堅牢な傾き補正を提供します。
・迅速な初期化
傾斜の初期化には、約20メートルの歩行または10〜20秒の傾斜が必要です。通常、車からの移動中に準備が整います。

[信頼性の高いマルチGNSS受信]
・マルチGNSS対応で高精度測位を実現
Reach RS3は、GPS/QZSS、GLONASS、BeiDou、Galileoといった複数の衛星測位システムに対応しており、L1C/A、L2C、L1OF、L2OF、B1I、B2I、E1B/C、E5bといった周波数帯に対応しています。これにより約5秒の短時間でFIXし、現場作業の効率化に貢献します。
また、RINEX形式での生データ記録が可能で、一般的なGNSS解析ソフトウェアやOPUSやAUSPOSといったサービスを利用した後処理にも対応しています。
・RINEXログ記録とPPPサポート
後処理のためにRINEX形式で生データを記録します。無料のPPKソフトウェアであるEmlid Studioや、RINEXをサポートする他のソフトウェアを使用できます。ログはOPUS、AUSPOS、PPPサービスとも互換性があるため、世界中どこでも高精度な結果を得ることができます。
16 GBのストレージ、 1 Hzで160日以上のログ記録
・長時間稼働が可能なバッテリー
5200 mAhのリチウムイオンバッテリーを搭載し、RTKモードでのチルト補正使用時は最大18時間、スタティック観測時は最大22時間の連続稼働が可能です。また、計測中のUSB Type-C（5V、3A）給電に対応しています。
内臓ストレージは16 GBで、最大160日分の計測ログを保管することができます。
USB-C経由での充電
・充実した接続オプション
Reach RS3は、内蔵LTEモデム、Wi-Fi、BluetoothによってN-trip補正情報を受信できます。さらに、LoRa無線により最大8kmの範囲でReach RS3同士の通信が可能なほか、オプションアンテナを搭載することによりUHF無線（410–470MHz）で他メーカーのGNSSアンテナから補正情報を受信することが可能です。

[N-trip Caster機能で他の機材にN-trip 補正情報を配信]
RS3にはN-trip Caster機能が搭載されており、これによってRS3を N-tripの基地局にすることができます。
Wi-Fiまたはネットワーク経由でN-tripを配信することにより多種多様な機材へ補正情報の配信が可能になります。

・直感的に使える専用ソフトウェアを各種ラインナップ
Emlid Flow
Emlid Flow 360
Emlid Studio


■スペック
寸法 126 X 126 X 142 mm
重量 950 g
動作温度 -20 ～ +65 º
防滴・防塵 IP67
稼働時間 RTK観測：18時間　スタティック観測：22時間
バッテリー リチウムイオン電池5200mAh
充電 USB Type-C 5 V、3 A

測量精度
スタティック H:4 mm + 0.5 ppm　　V:8 mm + 1 ppm
PPK H:5 mm + 0.5 ppm　　V:10 mm + 1 pp
RTK・ネットワークRTK H:7 mm + 1 ppm　　V:14 mm + 1 ppm
チルト観測 RTK + 2 mm + 0.3 mm/°
収束時間 通常 5秒以内

データ接続
LoRa（送受信用） 868/915 MHz　　0.1 W　　最大 8 km
UHF（受信専用） 410–470MHz　TRIMTALK 450S GMSK
周波数範囲 410–470 MHz
プロトコル TRIMTALK 450S
変調方式 GMSK
LTEモデム
地域：グローバル
周波数帯：FDD-LTE: 1, 2, 3, 4, 5, 7, 8, 12, 13, 18, 19, 20, 26, 28, 66
　　　　　TD-LTE: 38, 40, 41　　
UMTS (WCDMA/FDD):1, 3, 2, 4, 5, 6, 8, 19
Quad-band, 850/1900　　
900/1800 MHz　　
SIM カード：Nano-SIM
Wi-Fi接続 802.11 b/g/n
Bluetooth 4.0 (BR/EDR + LE)

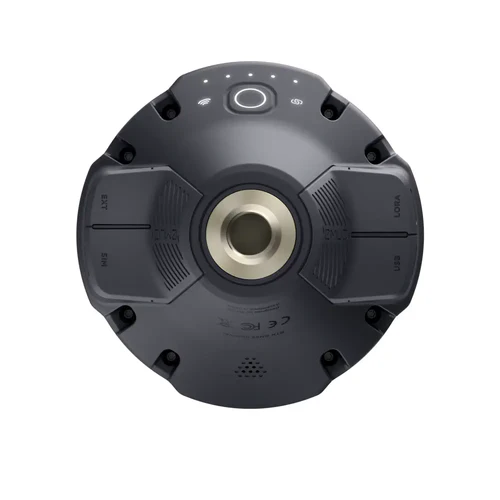

ポート RS-232, USB Type-C

データ
補正データ NTRIP, RTCM3
ポジション出力 NMEA, LLH/XYZ
データ出力 RINEX, NMEA, LLH/XYZ, UBX
内部ストレージ 16 GB

GNSS
対応衛星およびバンド
GPS：L1C/A, L2C
GLONASS：L1OF, L2OF
BeiDou：B1I, B2I
Galileo：E1B/C, E5b
みちびき：L1C/A, L2C
チャンネル数 184
更新レート 最大10 Hz
IMU 6DOF
