CHASING GEMINI 720IM ソナー
商品コード: CSG-M2GMN720
関連カテゴリ

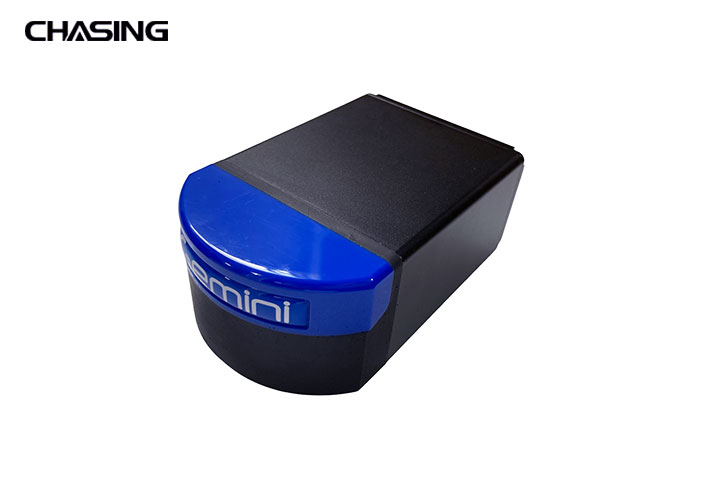

Micron Geminiは、Tritechの Micronおよび Gemini製品ファミリに
追加された最新の製品で、Gemini720im の本体で強力なリアルタイムソナーイメージングを提供します。
大幅に改善された画質、90°の水平視野、50mの範囲を備えたMicron Gemini は、小型のROVやAUVに費用対効果の高い障害物回避とナビゲーションを提供します。
Tritech の高度な処理エレクトロニクスにより、Micron Geminiは720kHzで動作し、非常に鮮明な画像を生成します。
このシステムは、128 本のビームと0.7°の実効角度分解能の恩恵を受けます。
Micron Geminiには、深さの読み取りとオプションのAHRSを提供する圧力センサーが組み込まれています。
Micron Geminiは非常にコンパクトな寸法であり、リアルタイムのビデオのような画像が必要な場合や、
スペースが限られている場合や重量が重要な場合のマイクロ ROV/AUVアプリケーションに最適です。
たとえば、ダイバー ヘルメットやポールに取り付けられた捜索用のアプリケーションなどです。回復 (SAR) 操作。

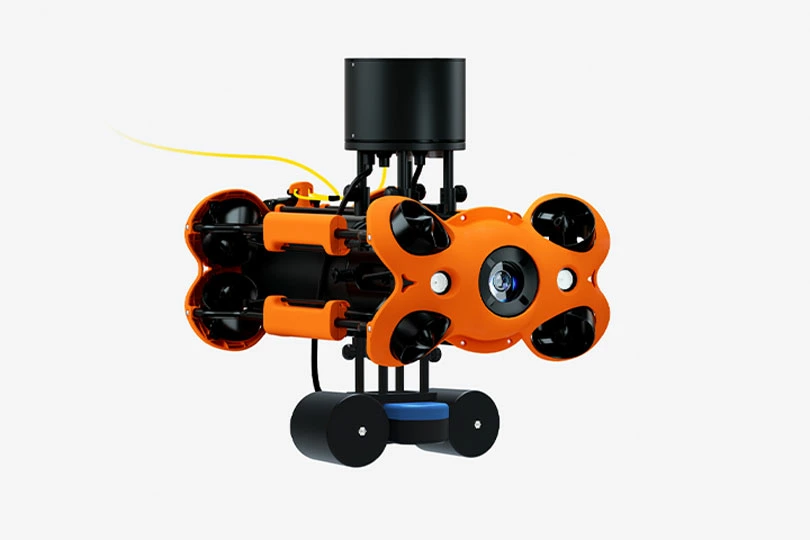

※CHASING M2 PRO、CHASING M2 PRO MAXへの取付時には、
それぞれに対応した別売りのソナー取り付けキットが必要です。
■仕様
動作周波数…720kHz
角度分解能…2.34°音響、0.7°有効
計測距離…0.2m〜50m
ビーム数…128本
水平ビーム幅…90°
垂直ビーム幅…20°(水平軸に対して±10°)
更新レート(標準動作)…3〜20Hz(範囲に依存)
レンジ分解能…8mm
動作モード…CWまたはCHIRP
音波速度…ユーザーが指定した音速に基づく適応型ビーム形成
内蔵センサー…内蔵圧力センサー
内蔵温度センサー
AHRSセンサー
供給電圧…12〜48V DC
電力要件…5W〜8.5W(範囲に依存)
メインポートプロトコル…イーサネット(100Base-T)およびシリアル(RS232、RS485)対応
補助ポートプロトコル…シリアル(RS232、RS485)

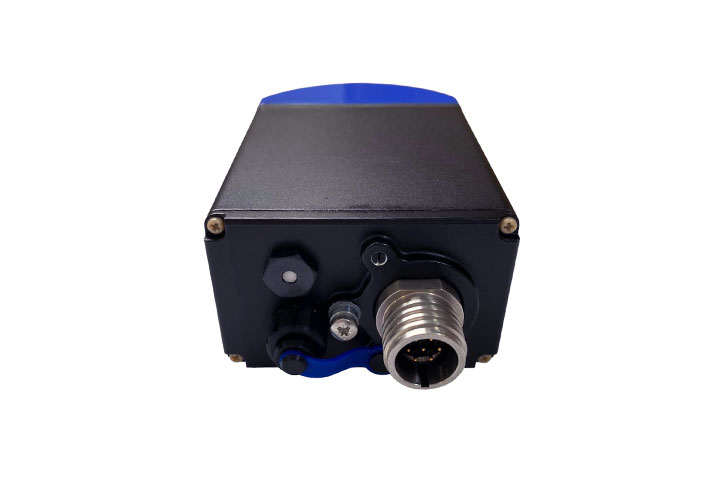

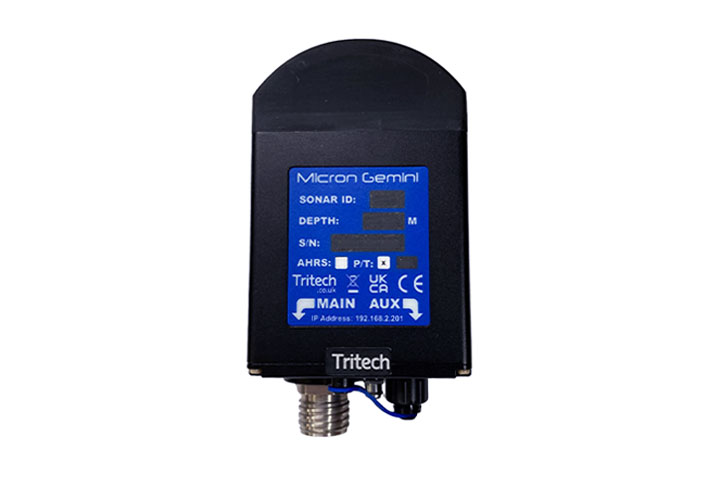

コネクタタイプ…Main: Impulse MKS(W)-3L10, Impulse MKS(W)-307 Tritech Micron
Aux: Tritech Micron
深度評価…300m
※ソナーは300mまでの深度評価ですが、M2 PROは150mまでしか潜れない為、
取りつけた際は150mが限界となります。
重量 …0.429kg(空気中)
0.240kg(水中)
対応温度…-10℃〜35℃(動作時)、-20℃〜50℃(保管時)
互換性…CHASING M2 PRO
CHASING M2 PRO MAX
■同梱品
GEMINI 720IM ソナー ×1
S12759ソケット ×1
USBメモリ ×1
